Main Technology Features

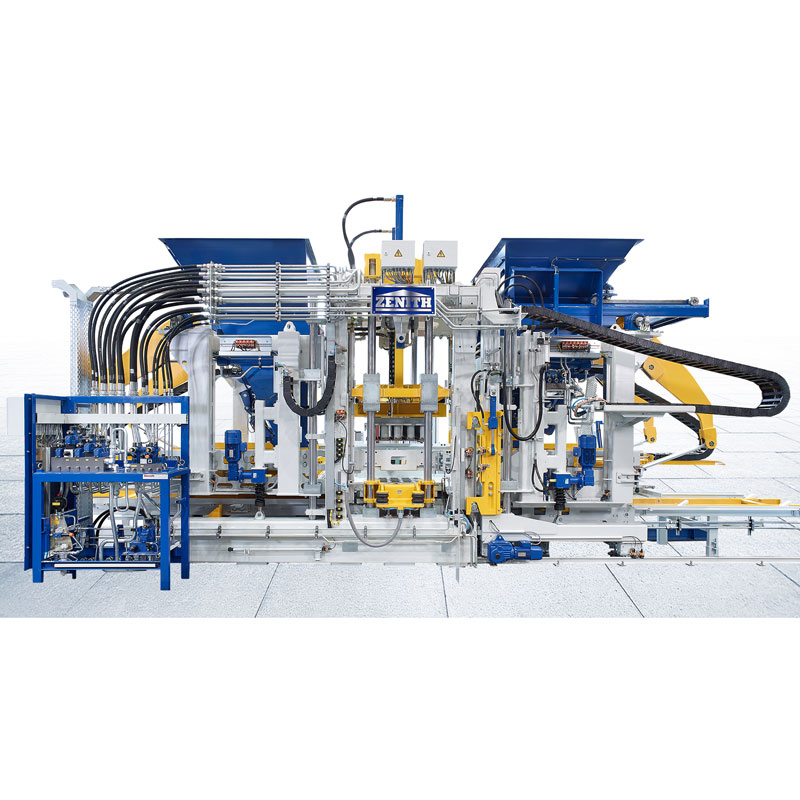

1) Jo kinne der wis fan wêze om Zenith 1500 Single Pallet Block Making Machine te keapjen fan ús fabryk. It hege kwaliteit servo-ferdichtingssysteem neamd Ultra-Dynamic stiet foar in heul hege ferdichting en ekstreme dynamyk. It garandearret dêrom in rappe en effisjinte produksje fan produkten fan topkwaliteit. Benammen foar produkten mei in grut folume en ek foar premium produkten, dy't produsearre wurde mei foar- en tuskentrilling, jout dit trillingssysteem in protte foardielen. It systeem wurket sûnder in oaljebad en stipet in miljeufreonlike en leech ûnderhâldsproduksje.
2) It gebrûk fan skroeffittings foar de trillingstafel, de motorkrúsbalke en de syddielen fan it frame is in spesjale eigenskip fan dizze Zenith 1500 Single Pallet Block Making Machine. It is unyk op 'e merke, om't it kin oanpasse oan' e produksjebetingsten fan 'e klant. De geschroefde konstruksje soarget ek foar resistinte ferbiningen en in poerbêste stabiliteit.

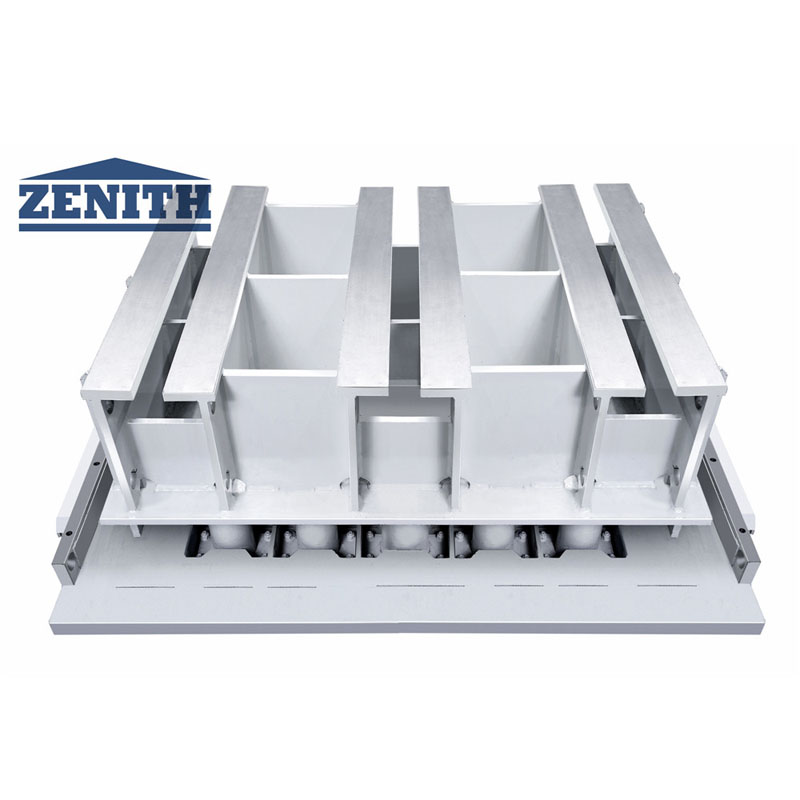

3) It pneumatyske skimmelklemapparaat soarget foar in maklike skimmelferoaring. De mal is gepositioneerd sûnder fierdere befestigingen-bgl. bouten op de mal holder. It wurdt fêstmakke troch de pneumatysk eksploitearre clamping levers. Optimale trillingsresultaten en in langere skimmellibben wurde berikt troch de yndividuele oanpassingen fan foar- en haadvibraasje. It skimmelklemapparaat kin no oanpast wurde oan malbefestigingssystemen fan oare masine- en malfabrikanten.
4) In nije traverse is ûntwikkele foar de Zenith 1500 Single Pallet Block Making Machine wêrmei de kolommen yndividueel fan 'e kant te ferwiderjen. Dizze nije funksje besparret in protte tiid by ûnderhâldswurk en de útwikseling kin folle feiliger en mei minder ynspanning útfierd wurde. De hiele mjitkunde fan dizze gearkomste ynklusyf kolommen is identyk oan foarige masine ZENITH 1500. It is mooglik om retrofit dizze nije travers op besteande masines.

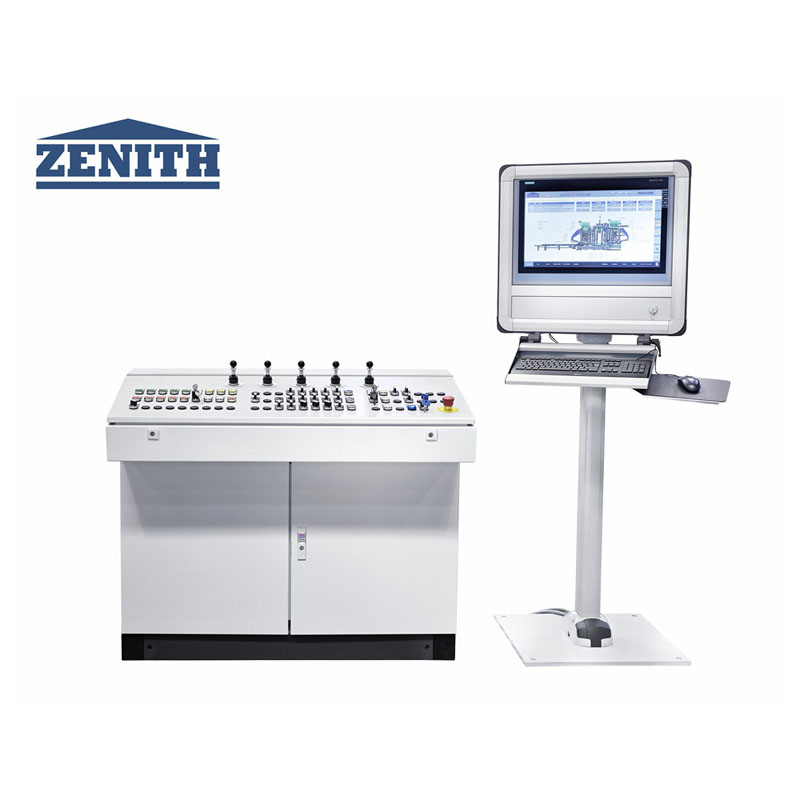

5) 5) It selsferklearjende en yntuysje-fisualisaasjekonsept garandearret in maklike learen fan 'e masine-operaasje. In nij diagnostysk ûntwerp stipet de operators by it kiezen fan de bêste oanpassingen. Tiid tiidslinend probleem sjitten is net mear nedich en produksje downtimes wurde redusearre ta in minimum. Troch de nijste databanktechnology te brûken, kin alle ynformaasje opnommen, evaluearre en opslein wurde. Dizze gegevens binne oeral beskikber troch it folsleine plantnetwurk.
Technyske gegevens
De basis konfiguraasje fan Zenith 1500 ien blok making machine | |
Max. board grutte | 1.400 mm x 1.200 mm x14 mm |
Molding gebiet | Neffens de yndieling tekening fan de mal |
Produkt grutte | 50-500 mm |
Technyske parameters fan automatyske soan auto | |
Max. load kapasiteit | 15kg |
Max. load kapasiteit per ynfoegje rack | As ûntwerp |
Maksimum load kapasiteit elke twa lagen fan insertion rack | As ûntwerp |
Binnen breedte fan stipe beugel | 1.060 mm |
Lagen fan ynfoegje rack | Ûntwurpen as it skema |
Ofstân fan ynfoegje rack | As ûntwerp |
Mem auto driuwende krêft | WOL 11KW |
Produkt hichte | |
Max. hichte | 500 mm |
Min. hichte | 30 mm |
Stacking hichte | |
Max. Stapelhichte (ynklusyf de pallet) | 1.800 mm |
Max. Produksjegebiet (ûnder de produksje fan standertgrutte) | 1.350* 1.050 mm |
Palletgrutte (standert) | 1.400*1.100 mm |
Stiel plaat dikte | 14 mm |
Basis materiaal silo folume | |
Utsein pigminten silo | 1.500L |
Machine hichte | |
Utsein pigmenten apparaat | 35T |
Pallettransporteur | 1.6T |
Hydraulic apparaat | 3.2T |
Machine grutte | |
Max. totale lingte | 8.250 mm |
Max. totale hichte | 4.650 mm |
Max. totale breedte | 3.150 mm |
Machine technyske parameters / enerzjyferbrûk | |
Trilling systeem | Servo trilling systeem |
Vibraasje tafel | Maksimum: 175KN, 60HZ |
Top trilling | Maksimum: 32KN |
Hydraulike druk | |
Totale flow | 540 l/min |
Operating druk | 180 bar |
Max. krêft | 140 KW |
Control systeem | Siemens S7-1500, touch skerm konsole |
Production Kapasiteit
Bloktype | Ofmjittings (mm) | Pictures | Oantal / syklus | Cycle Tiid | Produksjekapasiteit (per 8hs) |
Holle blok | 400*200*200 | 15 | 15s | 28.800 st | |
Rjochthoekige Paver | 200*100*30 | 60 | 14s | 2.419m2 | |
Rjochthoekige Paver (sûnder facemix) | 200*100*80 | 60 | 115 | 3.110m2 | |
Curstone | 150*1000*300 | 6 | 20s | 8.640 st |
